Mástiles
Fibra de vidrio que aguanta décadas.
Fibra de vidrio, XL, aluminio e interior. Fabricación en España desde 1994.
Diseñado para 30 años
de exposición continua.
Estructura compuesta no metálica, no conductora y químicamente estable. Resistente a radiación UV, salinidad atmosférica, ciclos de hielo–deshielo y vientos sostenidos superiores a 100 km/h. Sin mantenimiento estructural durante toda su vida útil.

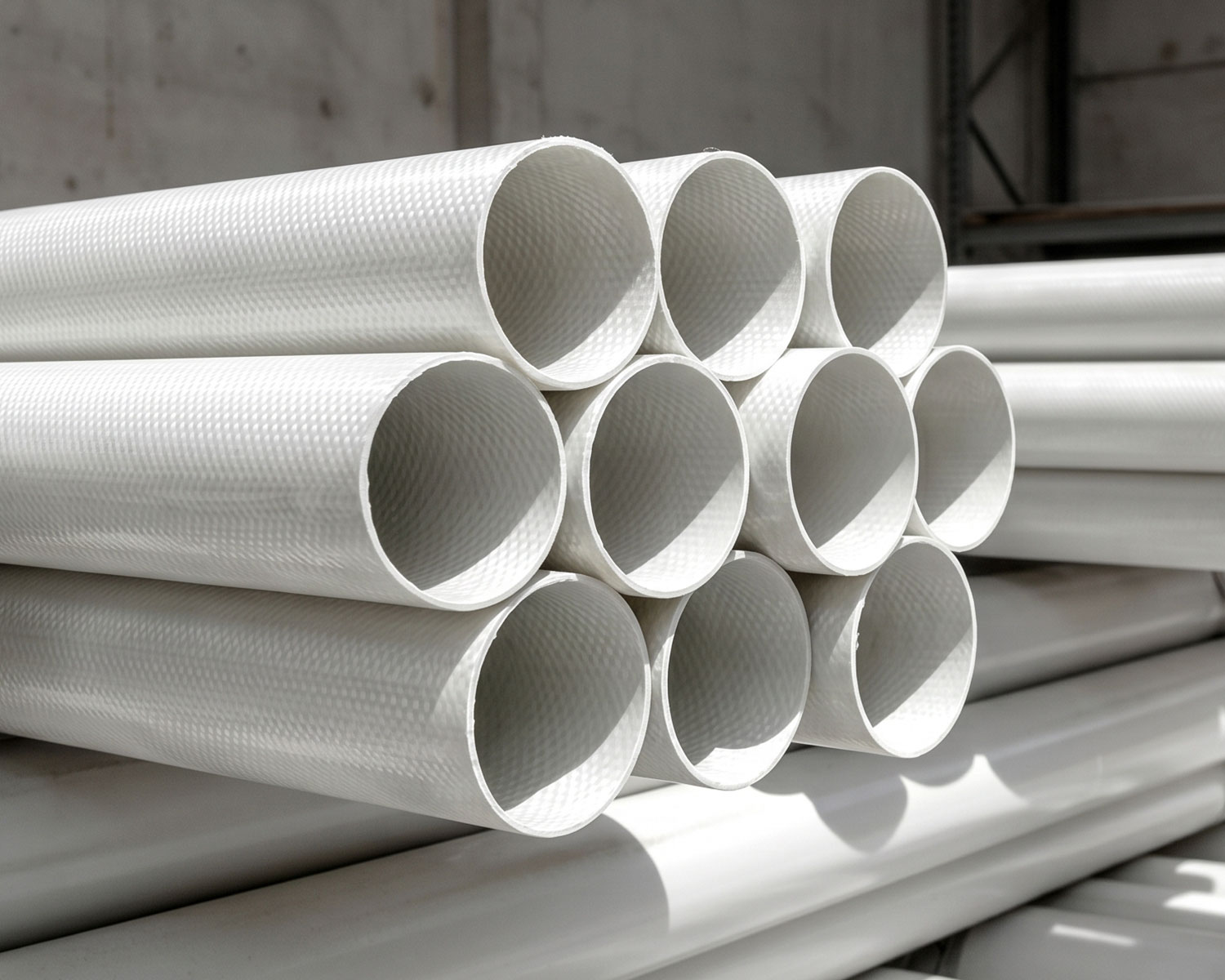

El material
60% fibra de vidrio.
Matriz de resina poliéster.
Estructura laminada en una sola pieza con geometría troncocónica. La combinación de fibra de vidrio y resina aporta resistencia mecánica equivalente a la del acero a una fracción del peso, sin riesgo de corrosión ni fatiga por oxidación.
No conductor
Exento de toma de tierra según REBT
No se corroe
Apto para ambiente marino y atmósfera salina
Flexibilidad
Recuperación elástica tras carga de viento
Peso reducido
11 kg a 4 m · 45 kg a 12 m · 380 kg a 22 m
El acabado
Acabado Gel Coat.
Capa de poliéster de alta densidad.
Recubrimiento final compuesto por una capa superficial de poliéster blanco aplicada sobre el laminado de fibra de vidrio. Aporta estanqueidad, protección UV y resistencia química frente a contaminantes atmosféricos. Disponible en blanco estándar o en cualquier color de la carta RAL bajo pedido.
Carta RAL · selección
Las alturas
14 alturas disponibles.
Explora los datos.
Ø punta
65mm
Ø base
140mm
Peso mástil
45kg
Peso base
5kg
Bandera recom.
1,5 × 6 m
Suministro estándar en una sola pieza. Disponible en dos piezas (atornilladas o encajables) para facilitar transporte e instalación. El mástil de 25 m se suministra en tres piezas. Usa ← → para recorrer alturas con el teclado.
Los sistemas
Cuatro sistemas de izado.
Misma estructura base.
6.1

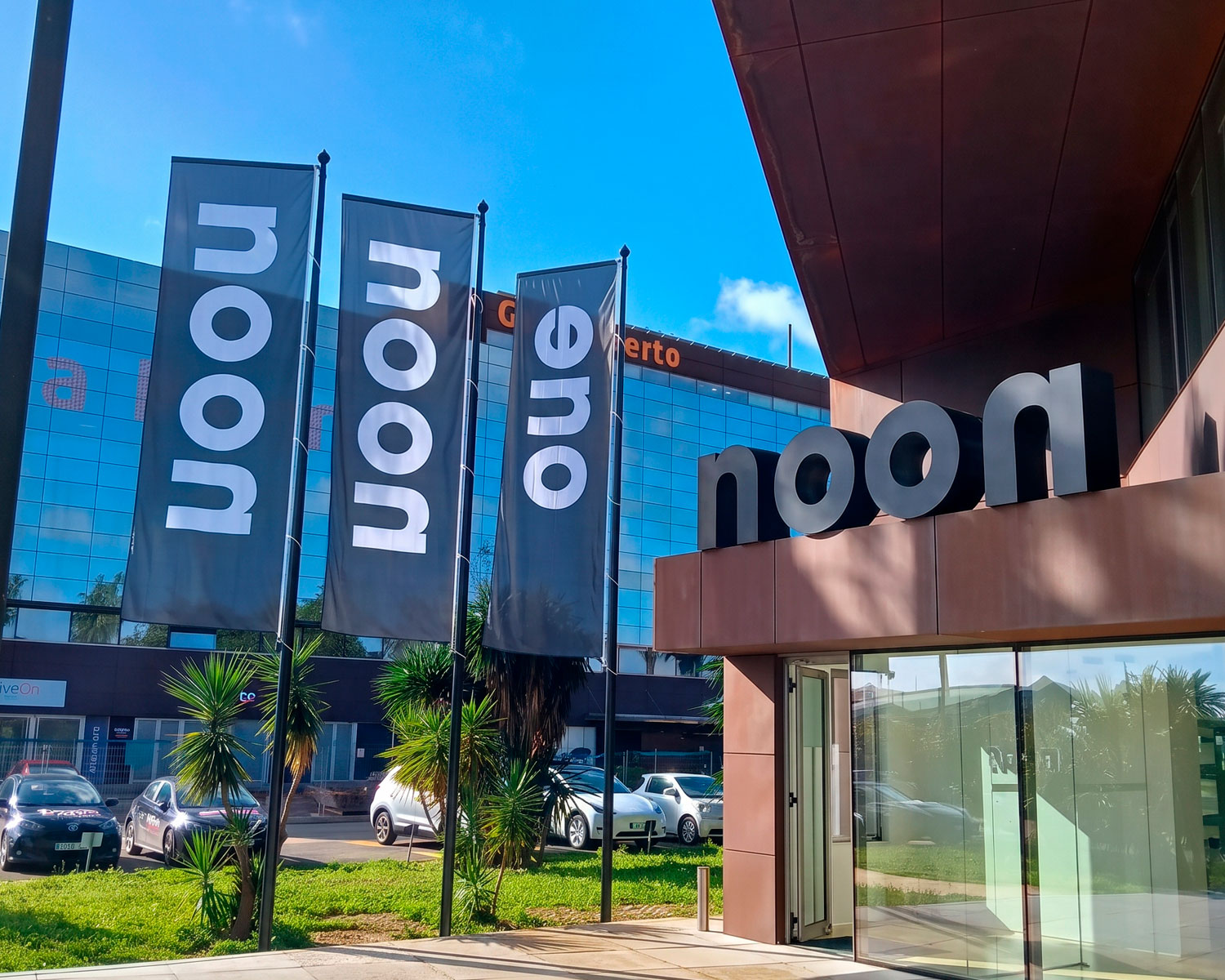

Potencia giratoria.
Sistema de brazo extendido con contrapeso de 800 g que mantiene la bandera permanentemente desplegada y tensada, con independencia de la velocidad del viento. El cuerpo de potencia permite el giro libre 360° sobre el eje del mástil mediante rodamiento interno, garantizando un movimiento continuo y silencioso.
Compatible exclusivamente con bandera vertical (publicitaria).
- Componentes
- Cuerpo de potencia · Barra de aluminio · Contrapeso 800 g · Mosquetón · Abrazaderas
- Alturas
- 4 a 12 m
- Pináculo
- Cebolla dorada o seta blanca
6.2

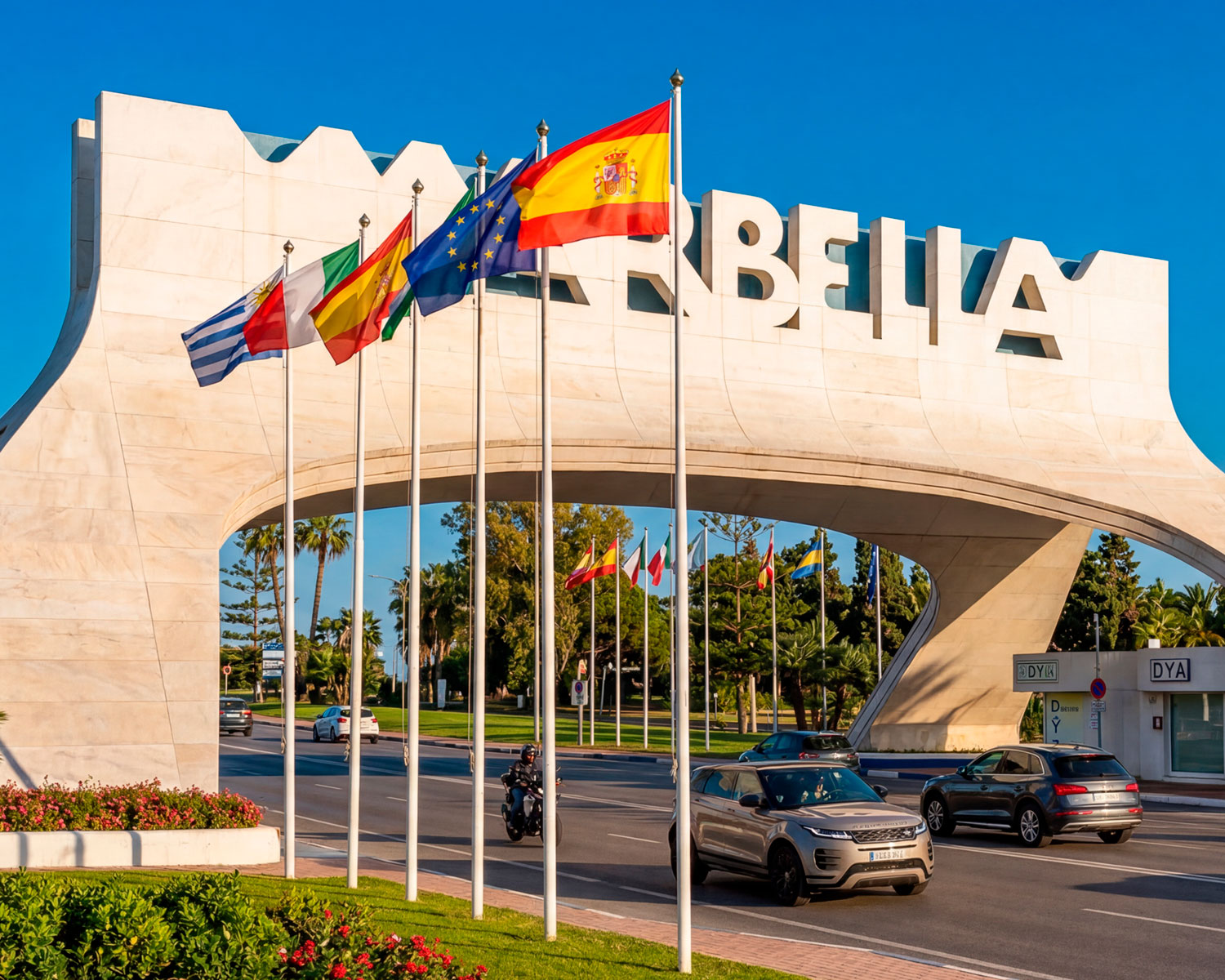

Driza externa con cornamusa.
Sistema tradicional de izado mediante cuerda de Ø 5 mm que discurre por el exterior del mástil. La driza se fija mediante cornamusa atornillada al fuste, permitiendo izar y arriar la bandera de forma manual en cuestión de segundos. Mecanismo sin componentes internos: máxima simplicidad, mínimo mantenimiento.
Compatible con bandera horizontal (institucional) y vertical (publicitaria).
- Componentes
- Pináculo · Manga · Driza Ø 5 mm · Cornamusa · Mosquetón · Abrazaderas
- Alturas
- 4 a 25 m
- Longitud driza
- 6 m (mástil 4 m) hasta 43 m (mástil 22 m)
6.3

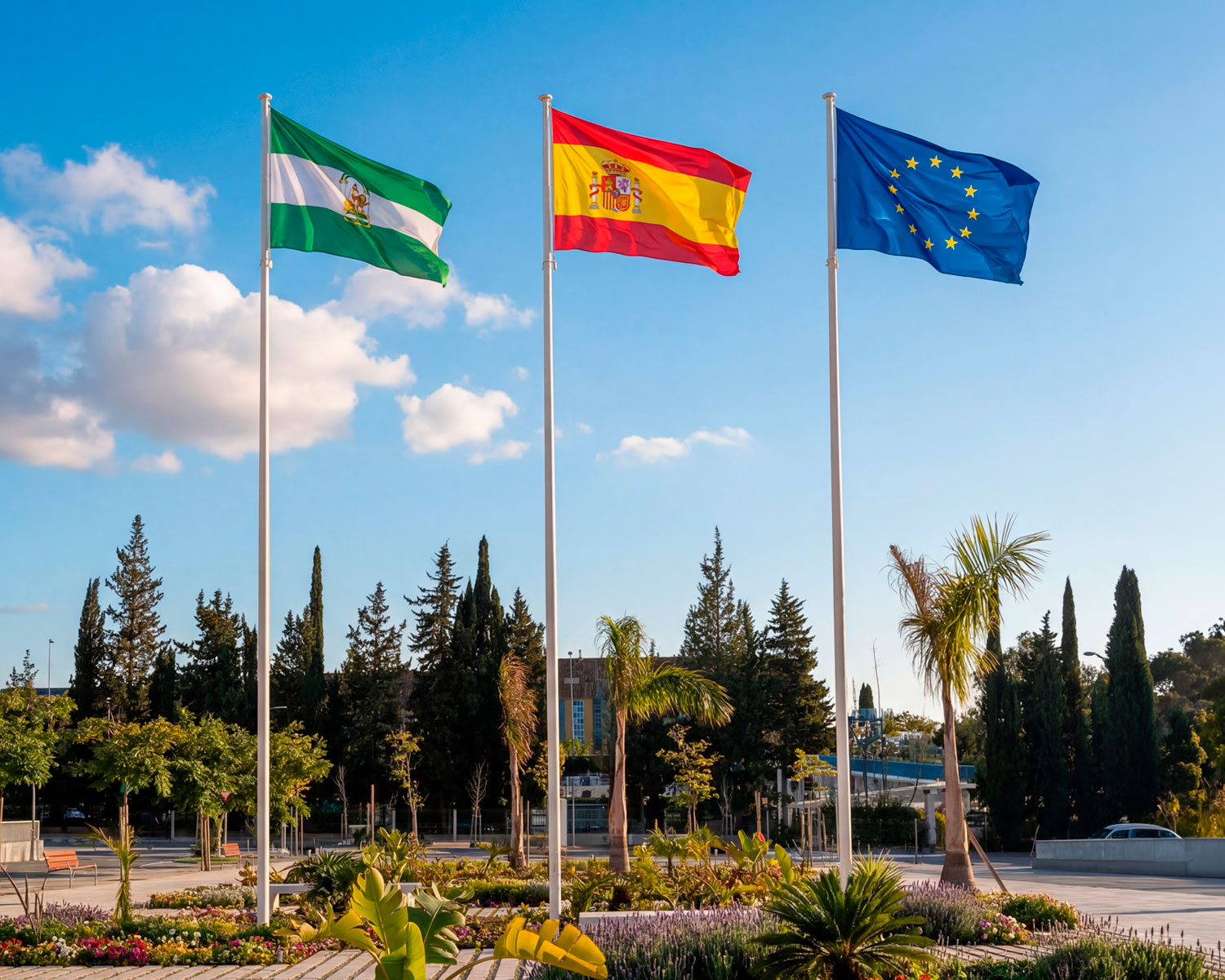

Driza interna con manivela.
Mecanismo tipo winch alojado en el interior del fuste. La driza de Ø 4 mm recorre el mástil internamente y se acciona desde una manivela en la base. El sistema mantiene la línea de izado oculta, mejorando la estética del conjunto y protegiendo la driza frente a desgaste por intemperie.
Compatible con bandera horizontal y vertical.
- Componentes
- Pináculo · Manga · Sistema winch interno · Manivela · Driza Ø 4 mm · Bola antiretroceso · Mosquetón · Contrapeso · Abrazaderas
- Alturas
- 4 a 25 m
- Manivela
- Modelo 4–9 m · Modelo 10–12 m · Modelo XL 13–25 m
6.4
Driza interna con puerta de seguridad.
Variante del sistema interno en la que la manivela se sustituye por una puerta con cerradura integrada en el fuste. El acceso al mecanismo de izado queda restringido a personal autorizado mediante llave, eliminando el riesgo de manipulación externa y vandalismo.
Compatible con bandera horizontal y vertical.
- Componentes
- Pináculo · Manga · Puerta de seguridad con cerradura · Driza interna Ø 4 mm · Bola antiretroceso · Mosquetón · Contrapeso · Abrazaderas
- Alturas
- 4 a 25 m
Base e instalación
Base abatible.
Cimentación calculada por zona.
Todos los mástiles se suministran con base de acero galvanizado de sistema abatible mediante bisagra, lo que permite el abatimiento completo del fuste para labores de mantenimiento o sustitución sin necesidad de desmontaje. Modelos R2 para serie estándar (4–12 m) y Box reforzado para serie XL (13–25 m).
Zona interior / rural
HA-25 / B / 20 / IIa
Humedad media
Zona costera (≤ 5 km)
HA-30 / B / 20 / IIIa
Resistente a salitre
Alta montaña / nieve
HA-30 / B / 20 / IIb + Qb
Ciclos hielo–deshielo

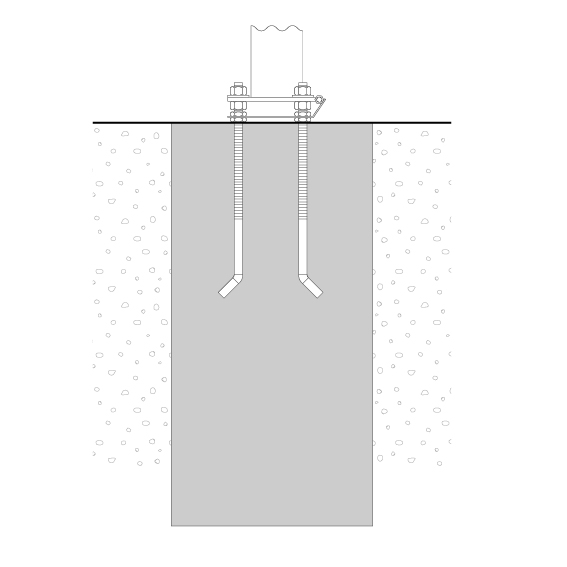

Cimentación bajo tierra
Dado de hormigón enterrado con perno de anclaje.

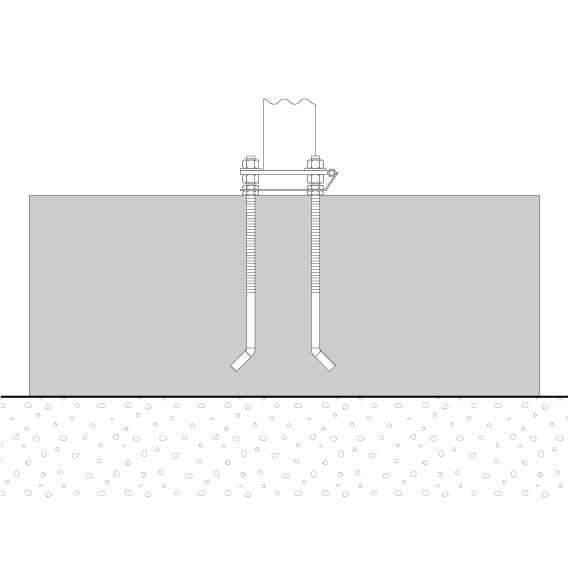

Cimentación sobre tierra
Base atornillada sobre solera existente reforzada.
Iluminación
Iluminación LED integrada.
Tres niveles de potencia.
Luminarias LED de aluminio anodizado con alimentación a 24 V. Diseñadas específicamente para iluminación de bandera en mástil, con ángulo de apertura de 11° para concentrar el haz sobre el tejido. Vida útil superior a 50.000 horas. Garantía de 2 años.
| LED Core | LED Plus | LED Max | |
|---|---|---|---|
| Potencia | 24 W | 50 W | 90 W |
| Flujo luminoso | 2.300 lm | 5.000 lm | 9.500 lm |
| Temperatura color | 3000 / 4000 / 5000 K | ||
| Altura de mástil | 4 – 9 m | 10 – 12 m | 13 – 19 m |
Resistencia al viento
Resistencia al viento certificada.
Para cada altura, cada bandera.
Velocidad máxima admisible calculada en función de la altura del mástil y el área expuesta de la bandera. Los valores corresponden a instalaciones a nivel de suelo en condiciones atmosféricas estándar. Para emplazamientos elevados o expuestos, consulte con el departamento técnico.
| Bandera vertical 1,5 × 6 m | Mástil 12 m | 100 km/h |
| Bandera vertical 1,8 × 9 m | Mástil 18 m | 105 km/h |
| Bandera vertical 1,8 × 11 m | Mástil 22 m | 100 km/h |

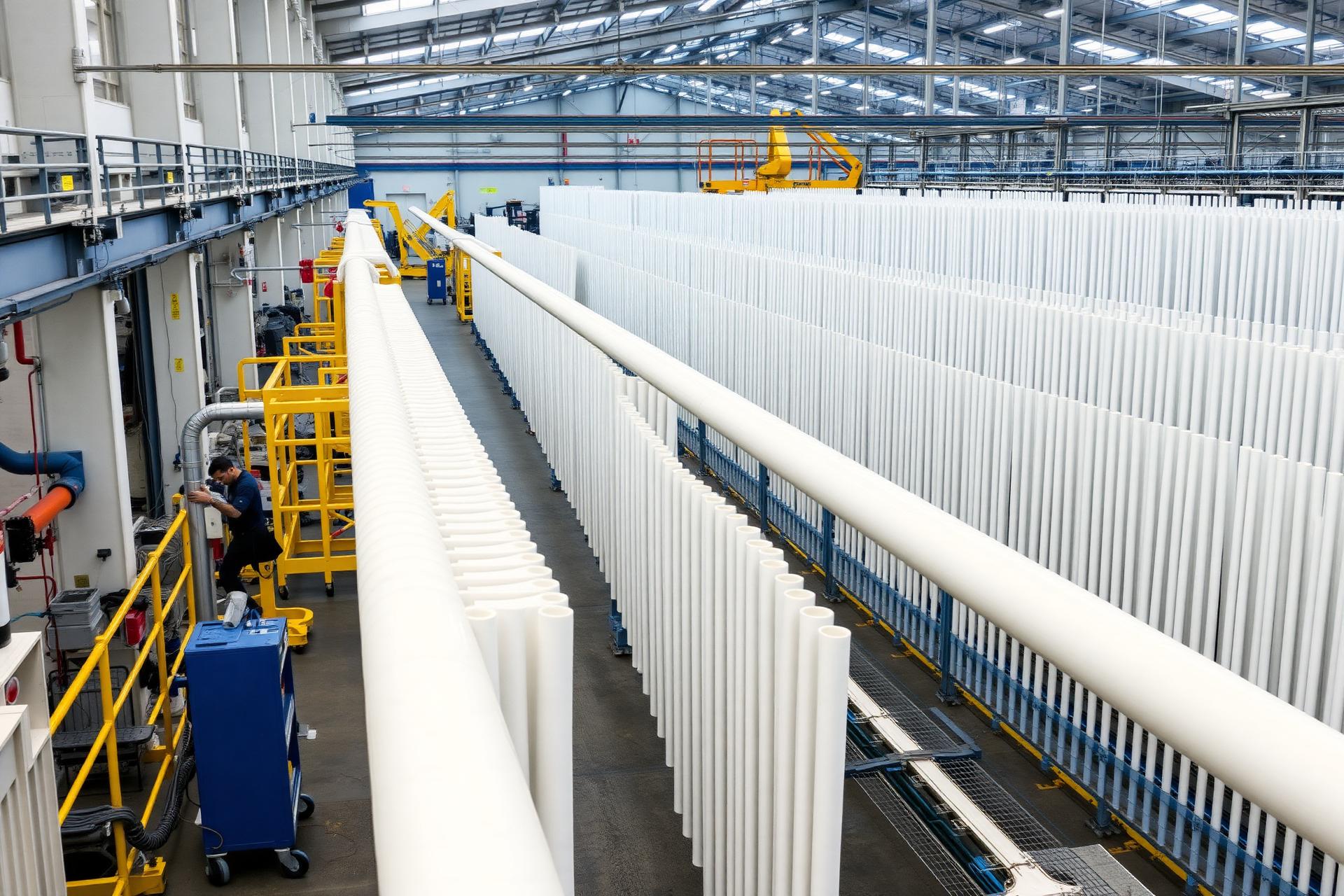

Fabricación
Fabricación íntegra en España.
Control de calidad Bureau Veritas.
Diseño, laminado, mecanizado, acabado y ensamblaje en planta propia. Todos los componentes estructurales y mecánicos están sujetos al programa de calidad de Bureau Veritas. Servicio técnico propio para instalación, traslado y mantenimiento en toda la península ibérica.
30+
años de fabricación
3
Europa, América y África · red de distribución
BV
Bureau Veritas · programa de calidad
100%
Instalación propia
Solicita propuesta técnica
Solicita propuesta técnica.
Configurador de producto disponible. Asesoramiento por nuestro departamento técnico.
